El circuito utilizado es el de un transistor que trabaja en saturacion en combinacion con un rele adecuado segun la corriente que demande el actuador.
Sabiendo que:
RB: Rbobina
Rb: Rbase
B: beta
Icsat = 5v/RB => Ibmin = Icsat/Bmin
Ib = 2*Ibmin = 2* [ (5v/RB) /Bmin ] = 2* [ 5v/ (Bmin * RB) ]
Rb = [ (5v - 0.7v) / Ib ]
En base a lo anterior y suponiendo que implementamos:
TRANSISTOR BC548b cuya Bmin =330
Relé 9802 (reco 6v) cuya RB = 66 ohm
OBTENEMOS:
Ib = 460 microA
Rb = 9.35k = 10K (comercial)
Viernes 23/05/08
Hoy nos dedicamos a buscar sensores de humedad, luminosidad y temperatura que nos van a servir en el futuro para poder realizar la programacion de la interfaz y para aplicarlos en la construccion del invernadero. Tambien buscamos actuadores como las electrovalvulas.
Viernes 09/05/08
El dia de la fecha el equipo ahondo en las herramientas del Labview, explorando nuevas aplicaciones y utilidades. Asimismo empezamos a esbozar los trazos de lo que sería el logo y la parte grafica del proyecto. Por ahora no podemos adelantar demasiado, pero las expectativas son altas.
Viernes 02/05/08
I LabView

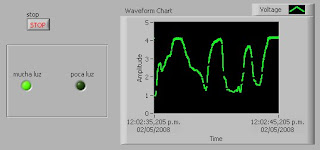

En la clase de hoy nos dedicamos a familiarizarnos y a hacer algunos programas basicos en el entorno LabView. Al final logramos crear satisfactoriamente un programa que mide la intensidad de la luz mediante un sensor LDR, la grafica y ademas indica si hay poca o mucha luz. Dejamos algunas fotos del programa:
En la clase de hoy nos dedicamos a familiarizarnos y a hacer algunos programas basicos en el entorno LabView. Al final logramos crear satisfactoriamente un programa que mide la intensidad de la luz mediante un sensor LDR, la grafica y ademas indica si hay poca o mucha luz. Dejamos algunas fotos del programa:
