Viernes 25/07/08

Hoy terminamos de imprimir y de soldar los componentes en las placas de los tres sensores (luz, humedad y temperatura). Ahora ya estamos listos para poder hacer las pruebas con los programas ya realizados para la placa de NI y hacer los ajustes finales para luego poder compilar los programas en uno solo que sera el definitivo. Dejamos algunas fotos de las tres placas realizadas.

Viernes 18/7/08

El dia de hoy no realizamos ningun avance debido a que se cumple un nuevo aniversario sin justicia del atentado a la AMIA. Las actividades fueron suspendidas por coincidir el horario con el del acto en homenaje a las victimas del atentado.

Viernes 11/07/08

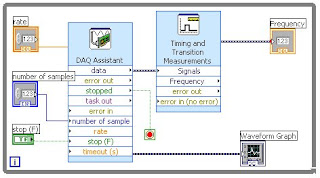

Hoy nos dedicamos a terminar las placas de los sensores (algunas ya son definitivas y otras todavia las estamos probando) para poder recibir datos y asi poder hacer el programa de la interfaz. Tambien estuvimos investigando sobre la iluminacion que usaremos en nuestro invernadero, los distintos tipos que existen y cual es el mas conveniente, dependiendo del precio, el consumo y otros parametros importantes a tener en cuenta. Cuando tengamos mas avances sobre estos temas los publicaremos en el blog. Adjuntamos algunas imagenes del programa realizado esta clase, que se dedica a recibir los datos enviados por el citrcuito diseñado por nosotros para el sensor de humedad

04/7/08 Controladores y sensor humedad

He aqui una actualizacion del pcb de controladores y su circuito para integrar los 3 en uno solo. Se agrego un diodo zener 6,2v 1w para alimentar los tres reles con una misma fuente externa.
He aqui una primera impresion del pcb de sensor de humedad:

Tambien estuvimos trabajando con el sensor de humedad relativa y midiendo con el osciloscopio la salida del circuito, para despues poder compararla al momento de programar en el LabView. Dejamos algunas fotos de lo trabajado:

Ya hemos finalizado la placa del sensor de temperatura, y procederemos la clase que viene con la realizacion del programa en Labview para adquirir los datos de este sensor.
Asimismo, hemos empezado a realizar la placa del ultimo sensor que queda por hacer, que es el LDR.
